    SD8303X

    工作电压

    2.4~3.6V

    2.4~3.6V

    工作电流

    850μA

    850μA

    ADC ENOB

    18.3bits@8sps
    Gain = 100

    18.3bits@8sps
    Gain = 100

    外设

    --

    --

    封装

    SSOP20

    SSOP20
    芯片描述

            本芯片是带 20 位 ADC 的 SoC 产品， 程序存储器为 16k Bytes OTP。 外围器件很少，非常适合带 LED 显示的人体秤和厨房秤等家用秤的应用。超低功耗设计， 使用内部 4MHz RC 振荡器经内部电路处理而产生的 2MHz 时钟工作，在 3V 工作电压下，整个芯片在典型应用时的工作电流只有 850μA（不包括传感器和 LED 的功耗）。MCU 提供三种工作模式让用户可以在工作效率和能量消耗方面得到最佳选择，三种模式是：正常工作模式、待机模式、休眠模式。

    芯片特点
    • 高精度 ADC， 17.4bits@8sps (Gain = 200)，单个差分通道或者 3 个单端通道，
ADC 带有Offset 校准功能
    • 低噪声高输入阻抗前置放大器， 1、 12.5、 50、100、 200 倍增益可选
    • 8 位 RISC 超低功耗 MCU， 49 条指令， 6 级堆栈， 在 2MHz 工作时钟， 3V 工作
电压下电流典型值为 600μA； 32kHz 时钟待机模式下工作电流 2μA，休眠模式电流
典型值为 1μA
    • 16k Bytes OTP 程序存储器， 256 Bytes SRAM数据存储器
    • 具有 OTP 低压烧录功能， 烧录电压范围：2.4~3.6V，可以用于替代外部 EEPROM
    • 内置 RC 振荡，无需外部时钟
    • 8 位 TIMER，用于定时中断
    • 内置硅温度传感器，可以单点校正
    • 9×8 (最高 72 段)LED 驱动电路， Sink 端驱动电流为 72mA， Source 端驱动电流
可选：4.5mA、6mA、7.5mA、9mA、10.5mA 和 12mA ，LED Duty Cycle 可设定
    • 输出四种可选择稳压源：2.4V/2.6V/2.9V/3.3V，提供外部传感器激励信号
    • 灵活的电池检测功能，检测范围 2.0~3.3V
    • 所有数字输入口带施密特触发输入，可以选择是否使用上拉电阻
    • Watch Dog Timer
    • 掉电检测电路和上电复位电路
    • 工作电压范围： 2.4~3.6V
    • 工作温度范围： -40~85℃

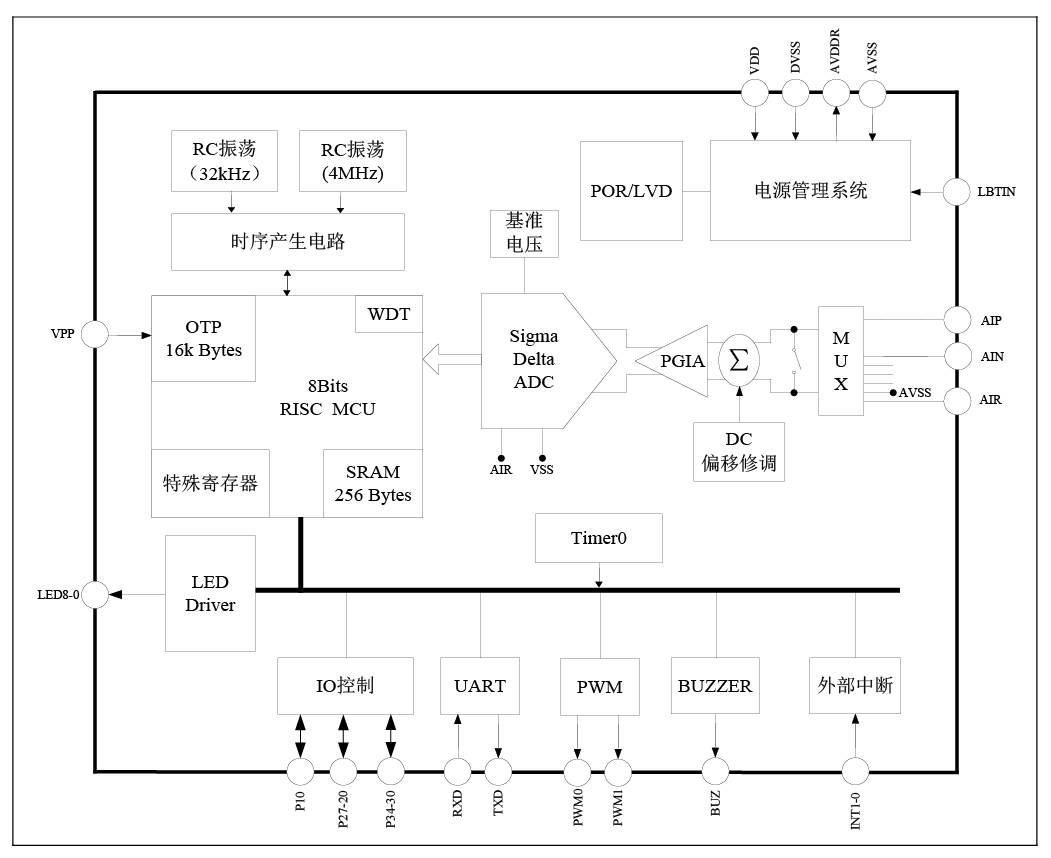

    芯片框图
    应用领域

    红外测温枪

    耳温枪
