SD6500

工作电压

2.4~3.6V

2.4~3.6V

ADC采样速率

512kHz

512kHz

ADC ENOB

19.3bits@8sps
Gain = 128

19.3bits@8sps
Gain = 128

外设

DAC

DAC

封装

MSOP10

MSOP10
芯片描述

        本芯片内置24位ADC、两线制通信等电路。
        两线制通信可用于本产品与上位机进行通信，上位机可读、写本芯片的所有寄存器。
        本芯片还支持定时测量比较模式，进入该模式后，数据比较成功可唤醒主机，主机也可独立唤醒本芯片。
        本芯片还内置温度传感器，8bits DAC等，可满足多种应用的要求。

芯片特点
  • 高精度ADC，ENOB = 19.3bits@8sps, 2个差分通道或4个单端通道
  • 低噪声高输入阻抗前置放大器，1、4、8、16、32、64、128、256倍增益可选
  • 内部8MHz与32kHz RC振荡器
  • 两线制通信接口，可与上位机进行通信，最高通信速度1.1MHz
  • 内置8bits DAC，支持一路输出
  • 内置温度传感器，可以单点校正
  • 具有硬件定时比较测量功能
  • 内置传感器激励输出，输出电压可选：2.4V、2.7V、3.0V和3.3V
  • 掉电检测电路和上电复位电路
  • 工作电压范围：2.4~3.6V
  • 工作温度范围：-40~85℃

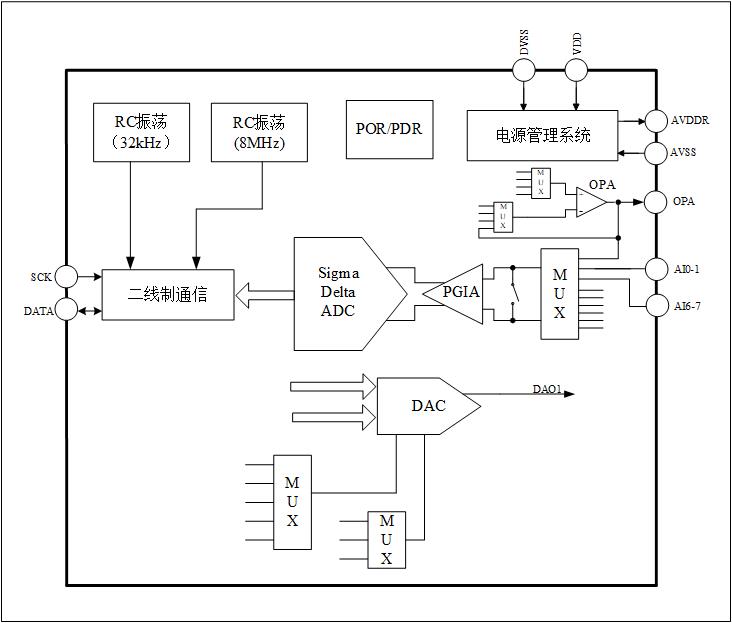

芯片框图
应用领域

四电级交流脂肪秤

计价秤

血糖计
