工作电压
2.4~3.6V
工作电流
650μA
ADC ENOB
18.1bits@15.6sps
Gain = 100
Gain = 100
外设
RTC
封装
裸片

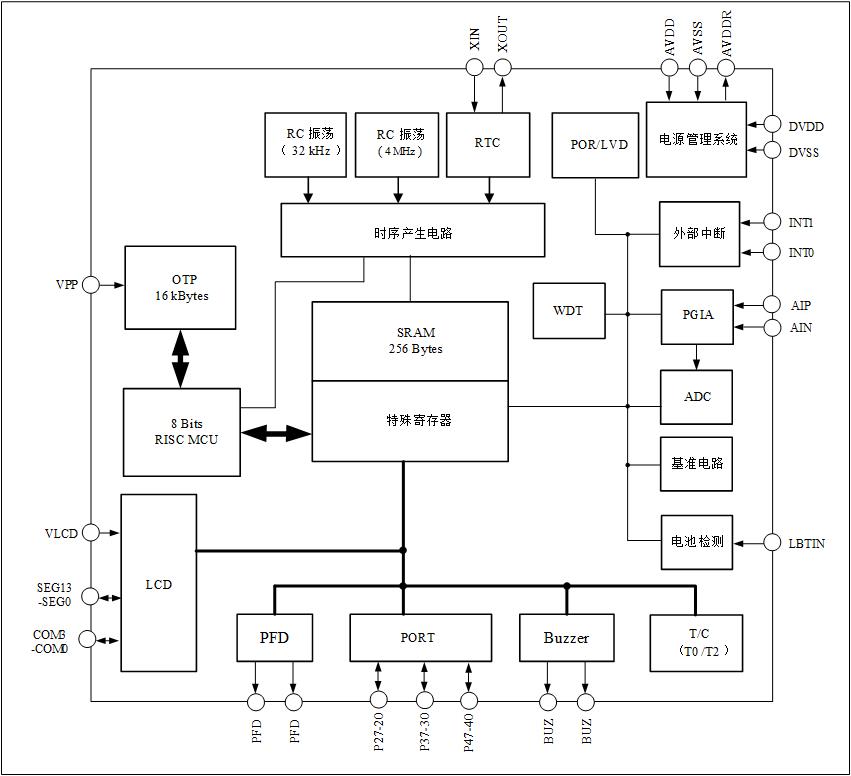

本芯片是带20位ADC的SoC产品，程序存储器为16k Bytes OTP，可以低压自烧录，烧录电压范围：2.4~3.6V，用于替代外部EEPROM。外围只需要5个电容，器件很少，非常适合人体秤等家用秤应用。
超低功耗设计，使用2MHz工作时钟，3V工作电压下，典型应用时的工作电流只有650μA（不包括传感器功耗），非常适合电池供电的应用。
MCU提供三种工作模式让用户可以在工作效率和能量消耗方面得到最佳选择，三种模式是：正常工作模式、待机模式、休眠模式。
高精度ADC，有效位数20位
低噪声高输入阻抗前置放大器，1、12.5、50、100、200倍增益可选
8位RISC超低功耗MCU，49条指令，6级堆栈，在2MHz工作时钟，3V工作电压下 电流典型值为300μA；32kHz时钟待机模式下工作电流1.5μA，休眠模式电流典型 值为1μA
16k Bytes OTP程序存储器，256 Bytes SRAM 数据存储器
具有OTP低压烧录功能。烧录电压范围：2.4~3.6V，可以用于替代外部EEPROM
内置RC振荡；可外接32.768kHz晶振作为RTC时钟，提供秒、分、小时信息
8位TIMER，用于定时中断，支持PFD输出
内置硅温度传感器，可以单点校正
14SEG×4COM液晶驱动电路，超低功耗和大驱动能力设计；内含程控升压模块， 可以在低压条件下维持高亮显示
输出四种可选择稳压源：2.4V/2.6V/2.9V/3.3V，提供外部传感器激励信号
灵活的电池检测功能，检测范围2.0~3.3V
所有I/O带施密特触发输入，可以选择是否使用上拉电阻
Watch Dog Timer
掉电检测电路和上电复位电路
工作电压范围：2.4~3.6V
工作温度范围：-40~85℃
